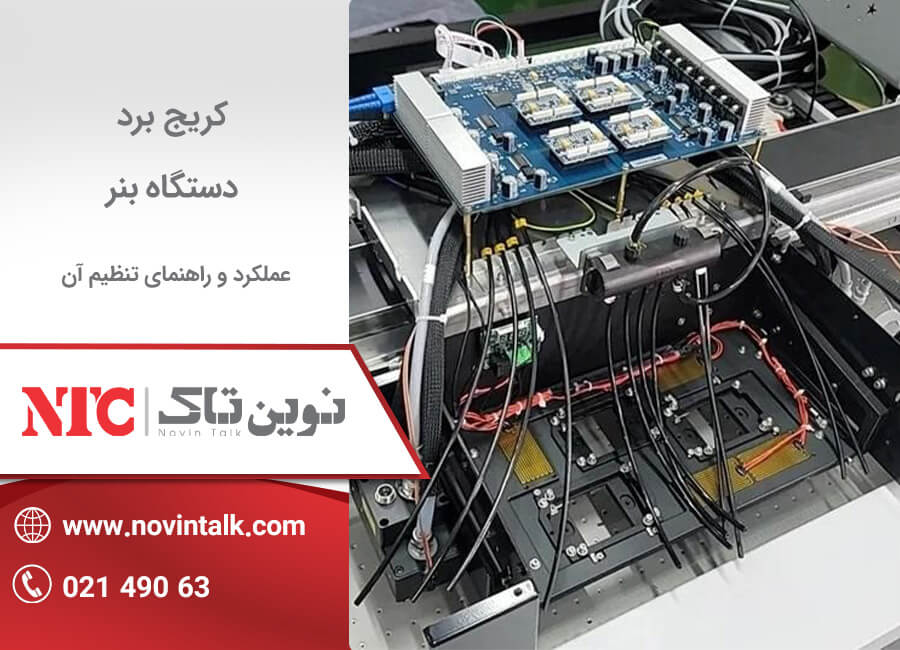

کریج برد دستگاه بنر چیست؟ عملکرد و راهنمای تنظیم آن

به جز قسمت‌های مکانیکی و هد دستگاه چاپ بنر، قطعات حیاتی دیگری در آن هستند که چون مستقیما قابل مشاهده نیستند، کمتر به آن‌ها توجه می‌کنیم. کریج برد (Carriage Board) یا کریژ برد یکی از همین قطعات است که تعیین می‌کند هد دستگاه چاپ چطور و با چه دقتی جوهر را روی مدیا بپاشد.

به زبان ساده، کریج برد از مین برد (برد اصلی) فرمان گرفته و سیگنال‌های پالس را به هد منتقل می‌کند تا جوهر دقیقا در لحظه درست و به اندازه دقیق بر سطح بنر پاشیده شود. بنابراین، می‌توان نتیجه گرفت که تفاوت یک چاپ تمیز و بی‌نقص با چاپ‌های دارای لکه و خطوط اضافه، تا حد زیادی به کریج برد دستگاه بنر ارتباط دارد. در ادامه، توضیح می‌دهیم کریج برد چطور کار می‌کند و چرا خرابی آن می‌تواند کیفیت چاپ بنر را به شدت پایین بیاورد.

وظیفه کریج برد در دستگاه چاپ بنر چیست؟

کریج برد را یکی از مهم‌ترین اجزای الکترونیکی دستگاه چاپ بنر می‌دانند که رابط میان مین برد و هد چاپ است. به این معنی که اگر دستگاه چپ بنر را مجموعه‌ای یکپارچه از یک سری قطعات حیاتی بدانیم، مین برد مرکز اصلی فرمان یا مغز متفکر این سیستم بوده و کریج برد قلب آن است.

این برد از طریق کابل مخصوص نوری یا فیبری به مین برد متصل است و دستورات و داده‌ها را از آن دریافت کرده و به هدها می‌فرستد. در واقع، روی کریج برد سوکت‌هایی برای اتصال سابتانک وجود دارد که فرآیند تنظیم و رساندن جوهر به هدها از طریق آن‌ها صورت می‌گیرد.

کریج برد دستگاه چاپ بنر کجا قرار دارد؟

کریج یا «کالسکه هد» همان بخشی است که هد روی آن قرار گرفته و حرکت افقی دارد. کریج برد نیز، معمولا روی کالسکه هد نصب شده است و با باز کردن این بخش دستگاه قابل مشاهده است. گفتنی‌ست، در خیلی از بردهای مخصوص دستگاه بنر، کریج برد به صورت جداگانه دیده می‌شود اما همچنان با مین برد هماهنگ است؛ چرا که اساس کار این قطعه هماهنگی و حفظ ارتباط با برد اصلی است و بدون ارتباط با آن توان اجرای فرامین را ندارد.

مراحل عملکرد کریج برد در فرآیند چاپ

در اینجا، عملکرد کریج برد را در هر مرحله از چاپ بررسی می‌کنیم. آشنایی با عملکرد مرحله‌ به‌ مرحله کریج برد برای اپراتورها و تعمیرکاران از این جهت اهمیت دارد که کوچکترین خطا یا تاخیر را شناسایی کرده و با رفع به موقع مشکل، از افت کیفیت چاپ جلوگیری کنند.

دریافت فرمان‌ها از مین برد
کنترل مرکزی دستگاه چاپ و تعیین موقعیت چاپ، سرعت، تعداد نازل‌ها، نوع مدیا و محاسبه پارامترهای RIP به عهده مین برد است. این قطعه فرمان‌های پاشش جوهر را به کمک نرم افزار تولید کرده و به کریج برد ارسال می‌کند تا هدها آماده پاشیدن جوهر شوند.

تبدیل فرمان به پالس
وظیفه اصلی کریج برد، انتقال دیتا و تولید پالس برای فعالسازی هدهای دستگاه چاپ بنر است. اگر این قطعه پالس‌های دقیق تولید نکند، شاهد افت کیفیت چاپ، ایجاد خطوط روی طرح نهایی یا عدم پاشش صحیح جوهر خواهیم بود.

کنترل ولتاژ و برق
وظیفه دیگر کریج برد، تامین ولتاژ مناسب برای هد دستگاه چاپ است. به عنوان مثال، مدل‌هایی که ولتاژ ورودی ‌۲۴ ولت و ۱۲ ولت دارند برای راه‌اندازی هدها ضروری به حساب می‌آیند.

حذف نویز و پایدار کردن سیگنال
برای چاپ با کیفیت، کریج برد باید سیگنال‌های الکتریکی و دیتا را عاری از هرگونه نویز به سمت هدها ارسال کند. طراحی اصولی برد، خازن‌ها، ترانزیستور‌ها و ترمینال‌های مناسب همگی در این موضوع نقش دارند و ضامن پایداری ارتباط کریج برد با هد هستند.

هماهنگی با سابتانک جوهر
در بعضی از کریج بردها، سوکت‌هایی برای سابتانک (مخازن کوچک جوهر) وجود دارد که مستقیما روی کریج قرار گرفته‌اند. این سوکت‌ها، اطلاعات و برق را از کریج برد دریافت می‌کنند تا فشار جوهر و نرخ پاشش همواره در حد مناسب باقی بماند.

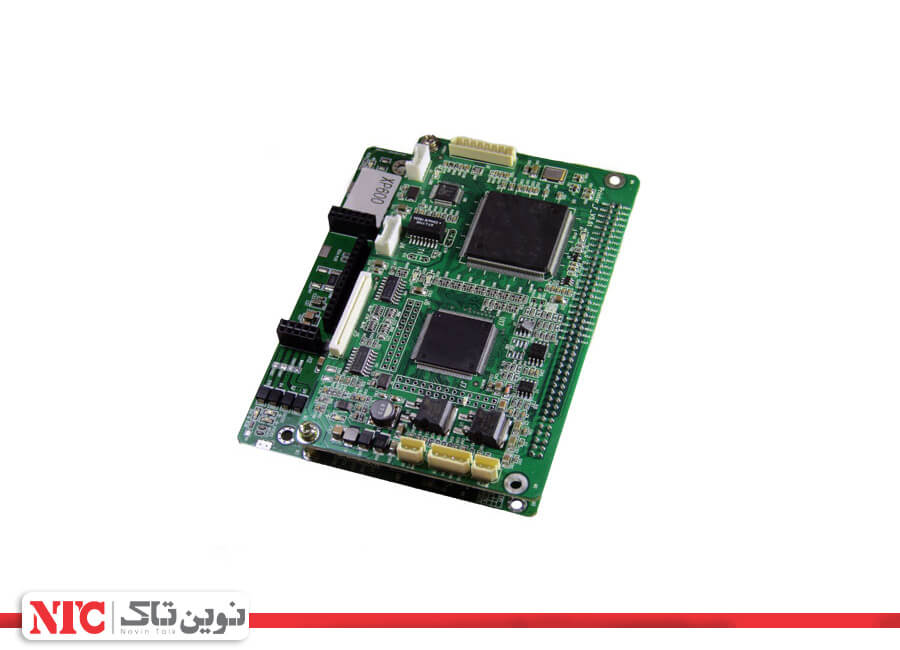

راهنمای تنظیم کریج برد

تنظیم و نگهداری صحیح کریج برد مستقیماً روی کیفیت چاپ و عمر هد دستگاه چاپ بنر تأثیر می‌گذارد. بیشتر مراکز تخصصی تعمیر دستگاه بنر تأکید می‌کنند که تنظیمات نادرست برد یا نوسان برق، از اصلی‌ترین دلایل خرابی‌های پرهزینه کریج برد است. در ادامه با مراحل تنظیم این قطعه حیاتی آشنا شوید.

تنظیم ولتاژ و اتصالات

ولتاژ ورودی کریج برد معمولا ۱۲ و ۲۴ ولت است و باید با مدل برد و هد دستگاه چاپ بنر همخوانی داشته باشد. اختلاف ولتاژ، باعث خطا در پالس‌دهی یا آسیب جدی به هد می‌شود. قبل از روشن کردن دستگاه، اتصالات کابل دیتا، کابل پاور و سوکت‌های سابتانک را چک کنید و هرگونه زدگی و پیچ خوردگی را برطرف کنید.

تنظیمات نرم افزار و هماهنگی با مین ‌برد

اکثر مدل‌های کریج برد را بعد از نصب باید از نظر نرم افزاری تنظیم کنید. برای این کار، در نرم ‌افزار دستگاه چاپ بنر نوع هد، تعداد هد و فرکانس پالس را به درستی مشخص کنید. تنظیم اشتباه فرکانس باعث پاشش نامنظم و ایجاد خطوط در چاپ می‌شود.

علائم خرابی کریج برد + تشخیص سریع

برای تشخیص سریع مشکلات کریج برد قبل از اینکه به هد آسیب برسد، بهتر است با رایج‌ترین نشانه‌های خرابی این قطعه در جدول زیر آشنا شوید و به محض مشاهده هر کدام، از تکنسین‌های تعمیر دستگاه چاپ بنر یا مراکز معتبر کمک بگیرید.

نکات مهم در نگهداری از کریج برد دستگاه چاپ بنر

تکنسین‌های حرفه‌ای چاپ بنر و تعمیرکاران باتجربه توصیه می‌کنند که هر چند روز یک بار کریج برد را چک کنید تا اگر گرد و خاک روی آن نشسته، جوهر خشک شده یا اتصالات آن شل شده است، به موقع متوجه شوید. وجود رطوبت یا جوهر روی برد باعث اتصال کوتاه و سوختن قطعات می‌شود و علاوه بر هزینه‌بر بودن، کسب و کارتان را متوقف می‌کند.

علاوه بر این، دمای اطراف دستگاه و سلامت فن‌های داخلی را هم زیر نظر داشته باشید؛ زیرا گرمای بیش از حد، باعث خراب شدن آی ‌سی‌های فایرینگ شده و عمر آن‌ها کم می‌کند. در نهایت، استفاده از محافظ ولتاژ استاندارد برای جلوگیری از نوسان برق و آسیب به برد، ضروری است.

کریج برد سالم، رمز چاپ با کیفیت و بدون وقفه

کیفیت پردازش دیتای نرم افزار دستگاه چاپ بنر، پالس دهی، سلامت هد و خروجی چاپ تماما به عملکرد درست کریج برد وابسته است. به همین خاطر، چک‌ کردن دوره‌ای برد، کابل دیتا، ولتاژ ورودی و تمیز نگه ‌داشتن کریج جزو دستورالعمل‌های مهم نگهداری از کریج برد هستند که بی‌توجهی به آن‌ها خرابی‌های پرهزینه به دنبال دارد.

اگر از نتیجه چاپ بنر راضی نیستید و نشانه‌هایی مثل خط ‌افتادن یا پاشش نامنظم جوهر روی مدیا می‌بینید، بهتر است قبل از اینکه سراغ تعویض هد بروید از سلامت کریج برد و اتصالاتش مطمئن شوید. نوین‌ تاک به‌ عنوان تأمین‌کننده معتبر دستگاه‌ها و ملزومات چاپ، امکان تهیه کریج بردهای اورجینال و قطعات سازگار با انواع دستگاه چاپ بنر را فراهم کرده تا با ارتقای کیفیت چاپ، بازدهی کارگاهتان را نیز به اوج برسانید.
