در صنعت چاپ دیجیتال و بنر، کیفیت خروجی کار بهطور مستقیم به جریان یکنواخت و پایدار مرکب بستگی دارد. ورود حبابهای هوا به داخل مدار هیدرولیکی یا پنوماتیکی دستگاه، یکی از رایجترین و در عین حال کلافهکنندهترین چالشهایی است که اپراتورها با آن مواجه میشوند. این مشکل معمولاً خود را با خطوط سفید روی چاپ، پرش نازلها (Nozzle Drop) یا کاهش کیفیت تصویر نشان میدهد.

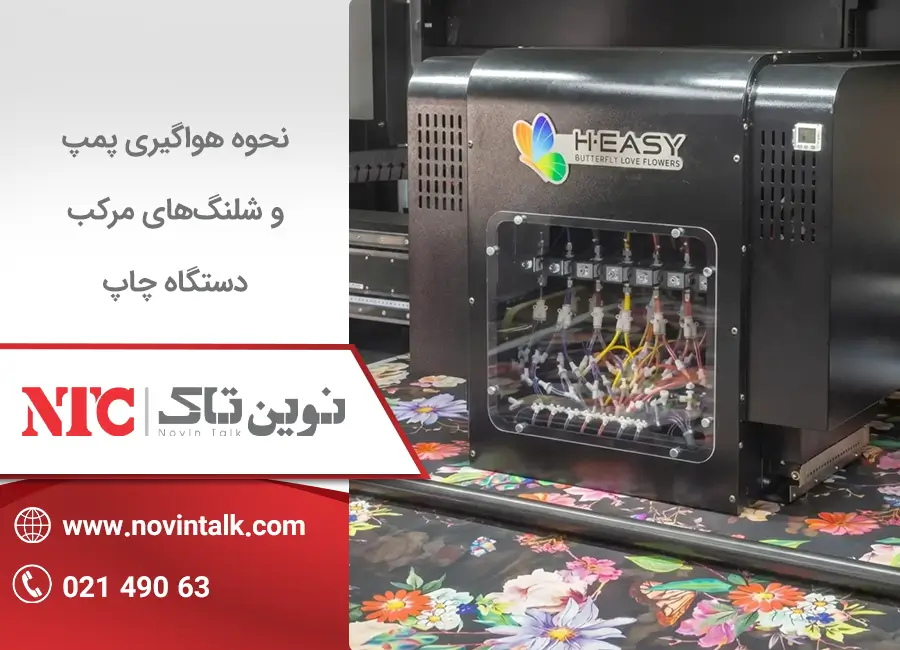

اگر شما نیز به تازگی وارد حوزه اپراتوری دستگاههای چاپ شدهاید و با مشکلاتی نظیر افت فشار در مسیر انتقال مرکب مواجه شدهاید، این راهنما دقیقاً برای شما نوشته شده است. در ادامه، ساختار سیستم را بررسی کرده و قدمبهقدم نحوه هواگیری پمپ و شلنگهای مرکب دستگاه چاپ را با زبانی ساده اما کاملاً فنی مرور میکنیم.
چرا هوا وارد سیستم انتقال مرکب دستگاه چاپ میشود؟
برای اینکه بتوانیم مشکل را به طور ریشهای حل کنیم، ابتدا باید بدانیم حبابهای هوا از چه طریقی وارد مدار میشوند. سیستمهای تغذیه مرکب در هدهای چاپ (مانند هدهای کونکا، ریکو یا اپسون) حساسیت بسیار بالایی به فشار منفی و مثبت دارند.
- نقص در اتصالات و اورینگها: شلنگهای مرکب، فیتینگها و اتصالات سریع (Quick Connectors) اگر به درستی چفت نشده باشند، هوا را به درون سیستم مکش میکنند.
- اتمام مرکب در مخازن فرعی (Sub-tanks): خالی شدن بیش از حد مخازن کوچک روی کالسکه هد، باعث ورود هوا به داخل پمپ و شلنگها میشود.
- سرویس و تعویض قطعات: هر زمان که شلنگهای مرکب، دَمپرها (Dampers) یا خود پمپ مکش تعویض شوند، مقدار زیادی هوا محفظه داخلی را پر میکند که باید تخلیه شود.
هوا از کجا وارد مسیر مرکب میشود؟
مسیر مرکب در بیشتر دستگاهها چنین ترتیبی دارد: مخزن یا کارتریج ← شلنگها ← پمپ ← فیلتر ← دمپر ← هد چاپ. اگر هوا در هر نقطهی این مسیر وارد شود، بهمرور به سمت هد میرود و جریان یکنواخت مرکب را مختل میکند.
دلایل رایج ورود هوا:
- خالی شدن مخزن یا تعویض کارتریج و کیسهی مرکب
- اتصالات شل یا فرسوده که هنگام مکش هوا را وارد میکنند
- ترک ریز در شلنگ یا خمیدگی و لهشدگی آن
- نشتی در ایستگاه کپ (Capping Station) یا اتصال پمپ مکش
- توقف طولانی دستگاه و خشک شدن مرکب در نازلها
- تغییر شدید دما که باعث آزاد شدن گاز محلول در مرکب میشود
- فرسودگی پمپ و افت قدرت مکش
نشانههای وجود هوا در مسیر مرکب
- نازلهای افتاده یا ناقص در تست نازل (Nozzle Check)
- نوارهای افقی و ردهای سفید در چاپ (Banding)
- حبابهای دیدنی در شلنگهای شفاف
- قطعووصل جریان مرکب یا صدای غیرعادی پمپ
- هشدار کمبود مرکب با وجود مخزن پر
اگر این نشانهها را بعد از تمیزکاری هد هم میبینید، احتمال حضور هوا زیاد است.
ابزار و تجهیزات مورد نیاز برای هواگیری اصولی
پیش از اینکه دست به آچار شوید، آمادهسازی ابزارهای مناسب سرعت کار شما را بالا میبرد و از کثیف شدن دستگاه جلوگیری میکند:
- سرنگهای آزمایشگاهی (بدون سوزن با ظرفیتهای مختلف): برای اتصال به خروجیهای دَمپر یا کلاهک هد (Cap Station).
- دستکشهای جراحی مقاوم در برابر حلالها: محافظت از پوست در برابر مرکبهای پایه سالونت، اکو سالونت یا یووی (UV).
- دستمالهای بدون پرز (Lint-free wipes): برای پاکسازی قطرات مرکب و تمیز کردن نازلها.
- مایع شستشوی تخصصی (Flush Solution): در صورت نیاز به پاکسازی مسیرهای رسوبگرفته.
مراحل هواگیری پمپ و شلنگهای مرکب دستگاه چاپ
عملیات هواگیری باید با دقت و به دور از شتابزدگی انجام شود تا به بردهای الکترونیکی یا نازلهای حساس هد آسیب نرسد. مراحل زیر را به ترتیب دنبال کنید:
گام اول: ایمنی و خاموش کردن اضطراری سیستم
پیش از شروع هرگونه دستکاری مکانیکی، دستگاه را خاموش کرده و از عدم اتصال جریان الکتریکی به بخشهای حساس کالسکه مطمئن شوید. کابلهای فلت مرتبط با هد را با احتیاط بررسی کنید تا در اثر ریزش مرکب خیس نشوند.
گام دوم: بررسی مسیر شلنگهای مرکب و دَمپرها
شلنگهای انتقال مرکب (Composite Hoses) را از مخزن اصلی تا دَمپرها به دقت بررسی کنید. وجود هرگونه خمیدگی شدید، دفرمگی یا ترکخوردگی ریز میتواند منشا ورود هوا باشد. مطمئن بستهشدن بستها و فیتینگها در این مرحله حیاتی است.
گام سوم: هواگیری پمپ مکش (Negative Pressure Pump)
پمپ مکش وظیفه تخلیه هوای اضافی و پاکسازی هد را در بخش کاپ استیشن بر عهده دارد. با استفاده از سرنگ متصل به لوله خروجی ضایعات پمپ، ساکشن را به آرامی انجام دهید تا حبابهای حبسشده در دیافراگم یا سوپاپهای پمپ به بیرون کشیده شوند.
گام چهارم: ساکشن دمپرها و شلنگهای ورودی هد
سرنگ را مستقیماً به خروجی سیلیکونی دَمپر متصل کنید. با ایجاد مکش آرام و کنترلشده، مرکب را به سمت جلو بکشید تا تمام هوا و حبابهای موجود در مسیر شلنگهای مرکب تخلیه شده و مایع به صورت یکنواخت وارد دَمپر شود. این کار را تا زمانی که جریان مرکب کاملاً بدون حباب شود ادامه دهید.
هواگیری خودکار یا دستی؟
| معیار | خودکار (نرمافزار) | دستی (سرنگ/پورت) |
| ایمنی برای هد | بیشتر | نیازمند دقت |
| سرعت | متوسط | سریع برای هوای محبوس سمج |
| مصرف مرکب | بیشتر | معمولاً کمتر |
| مناسب برای | نگهداری روزانه، مبتدیها | مشکلات مقاوم، کاربر باتجربه |
| نیاز به ابزار | ندارد | سرنگ، شلنگ، دستکش |
قاعدهی کلی: همیشه با روش خودکار شروع کنید و فقط در صورت نیاز سراغ روش دستی بروید.
نکات کلیدی برای حفظ پایداری سیستم انتقال مرکب
برای اینکه کمتر با مشکل هواگرفتگی مواجه شوید، رعایت چند نکته تجربی ضروری است:
- کنترل ویسکوزیته مرکب: مرکبهای بیکیفیت یا فاسد شده با تغییر غلظت، جریان پمپاژ را مختل کرده و حبابسازی میکنند. همیشه از برندهای استاندارد توصیهشده توسط سازنده دستگاه استفاده کنید.
- بازرسی دورهای فیتینگها: اتصالات پنوماتیکی پس از ماهها کارکرد به دلیل ارتعاشات دستگاه شل میشوند؛ سفت کردن دورهای آنها از ورود هوا جلوگیری میکند.
- رعایت سطح استاندارد مرکب: اجازه ندهید سطح مرکب در مخازن اصلی یا سابتانکها به کمتر از یکچهارم حجم کل برسد.
اشتباهات رایج و خطاهای مهندسی در هواگیری
برخی از اشتباهات متداول اپراتورهای مبتدی میتواند خسارات جبرانناپذیری به قطعات گرانقیمت دستگاه وارد کند:
- مکش بیش از حد و با فشار بالا: اعمال فشار یا مکش ناگهانی با سرنگ میتواند به لایههای داخلی پیزوالکتریک هد چاپ آسیب بزند و نازلها را بسوزاند. مکش باید همیشه نرم و یکنواخت باشد.
- استفاده از دستمالهای پرزدار: پاک کردن بخش زیرین هد با دستمال معمولی باعث جذب پرز توسط نازلها و مسدود شدن کامل آنها میشود.
- نادیده گرفتن نشتیهای ریز: تصور اینکه حبابهای کوچک خودبهخود از بین میروند اشتباه است؛ این حبابها در دَمپر تجمع کرده و ناگهان موجب قطعی کامل چاپ میشوند.
چه زمانی باید تکنسین خبر کنیم؟
- هواگیری چند بار تکرار شده و مشکل برمیگردد.
- شلنگها یا اتصالات نشتی دارند.
- پمپ صدای غیرعادی دارد یا اصلاً مکش نمیکند.
- چند نازل پس از چند چرخهی درست هنوز افتادهاند.
- دمپر یا هد مشکوک به آسیب است.
تسلط بر نحوه هواگیری پمپ و شلنگهای مرکب دستگاه چاپ، یکی از مهارتهای پایهای و کلیدی برای هر اپراتور صنعتی است که به کیفیت خروجی کار خود اهمیت میدهد. با شناخت دقیق اجزای مسیر مرکب و رعایت اصول گامبهگام هواگیری، میتوانید از توقفهای ناخواسته خط تولید جلوگیری کرده و عمر مفید هدهای چاپ را به شکل چشمگیری افزایش دهید.
اگر برای سرویس تخصصی دستگاه خود، تامین شلنگهای مرکب استاندارد یا قطعات یدکی پمپ به راهنمایی بیشتری نیاز دارید، همین حالا با کارشناسان فنی ما تماس بگیرید. تیم پشتیبانی فروشگاه نوین تاک آماده ارائه مشاورههای تخصصی برای بهینهسازی عملکرد تجهیزات چاپ شماست.
